PC/工作站/低端服務器  ATX電源供電詳解

1，主板供電

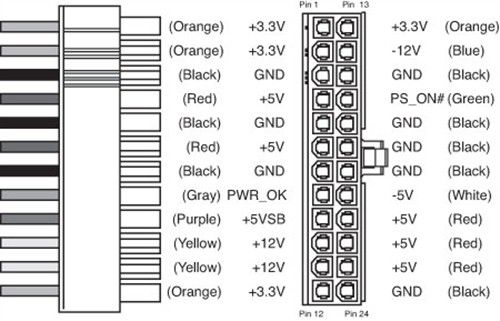

主板24口主供電接口

老一點的主板使用20PIN接口，定義是在24口上少了11，12，23，24，4個pin，其他定義一樣

2，CPU供電

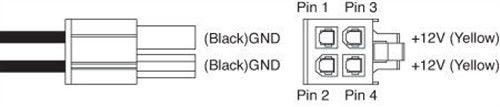

     CPU 4PIN

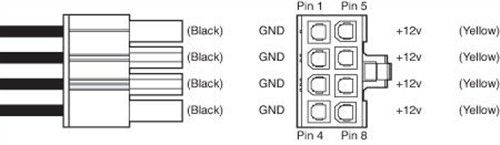

     CPU 4+4PIN

         在原4PIN基礎上，增加了4PIN，并兼容原4PIN口

         如電源是8PIN口，主板是4PIN口，可以插入并使用，剩余4PIN懸空

         如主板是8PIN口，電源只有4PIN，可以插入并使用，支持的CPU功率會下降

3，硬盤供電

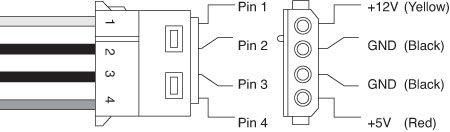

    IDE硬盤電源

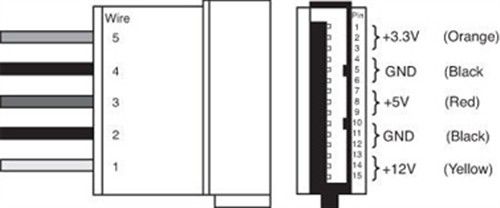

    SATA硬盤電源

4，PCI-E(顯卡)供電詳解

    顯卡供電分為幾種

    1， 無需外接供電

    此顯卡只是用PCI-E插槽供電，最多能提供75W

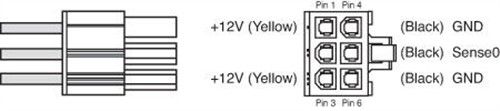

    2，6PIN供電口

        6PIN標準能提供75W功率，支持最高150W顯卡

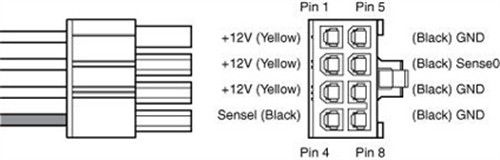

    3，8PIN口供電

       在原6PIN口的基礎上增加1個GND和SENSOR口,SENSOR一般直接并入GND

       能提供最多150W功率，支持最高225W顯卡

    4，8PIN+6PIN供電

        同時使用8PIN+6PIN供電，能支持最多300W顯卡

    5，8PIN+8PIN供電

        同時使用2個8PIN供電，能支持最多375W顯卡

    6，CPU 8PIN供電

        在一些高端顯卡上，單獨使用了一個CPU 8PIN口供電

        此8PIN和標準的顯卡8PIN不同，也無法插入顯卡8PIN插頭

        此接口為CPU 8PIN 接口，使用CPU 8PIN 定義

        此接口一般能提供250W功率，加上PCI-E自身的75W功率，總共可以提供325W功率

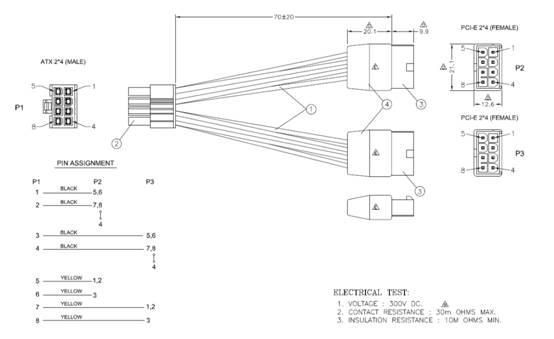

        使用此接口的顯卡一般會提供一個轉接線，用于將2個8PIN的顯卡供電口轉換成1個8PIN CPU 供電口，轉接線外形和定義如下：
